一、产品概述

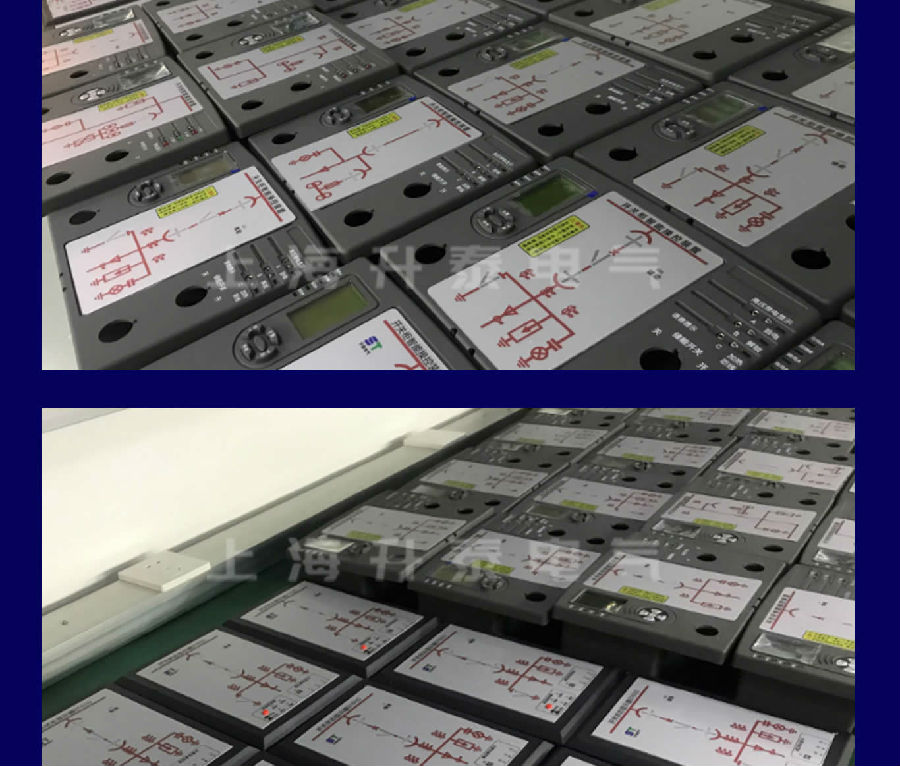

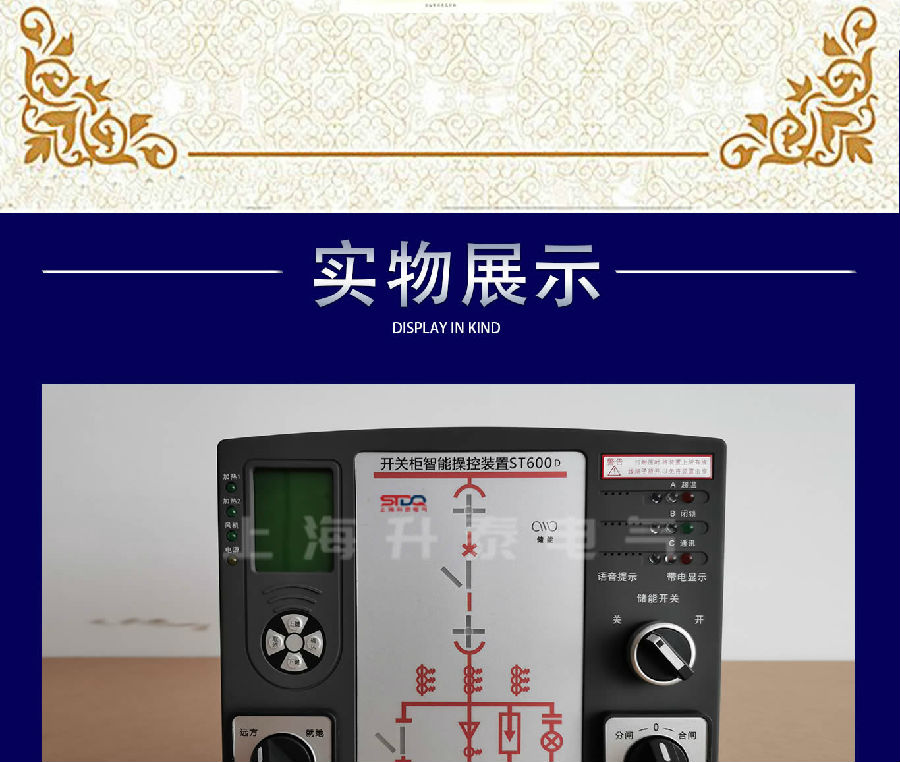

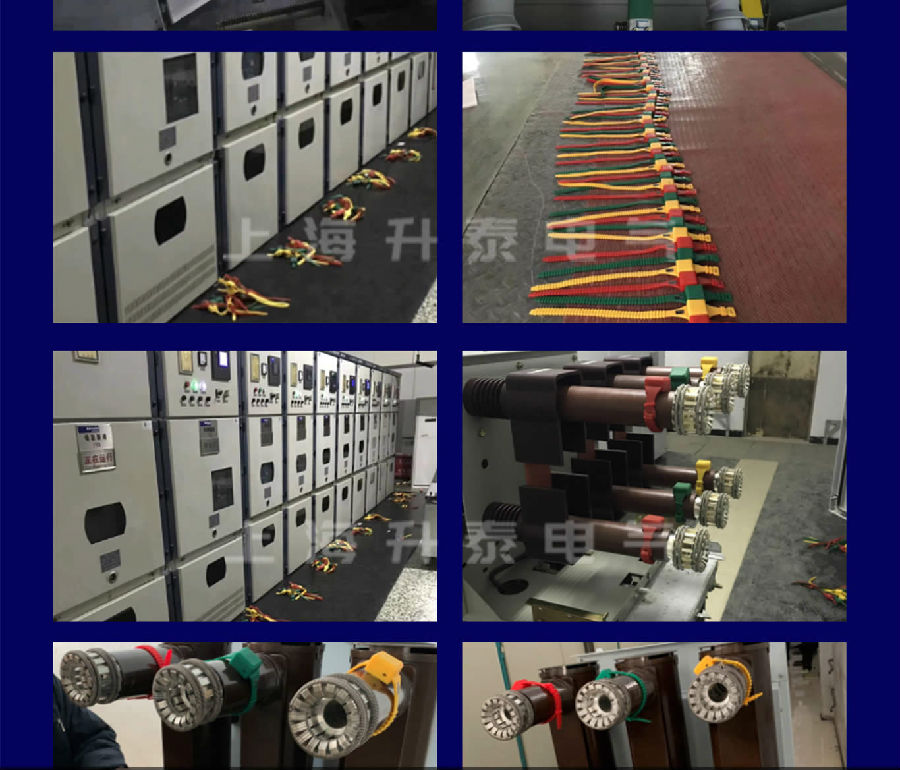

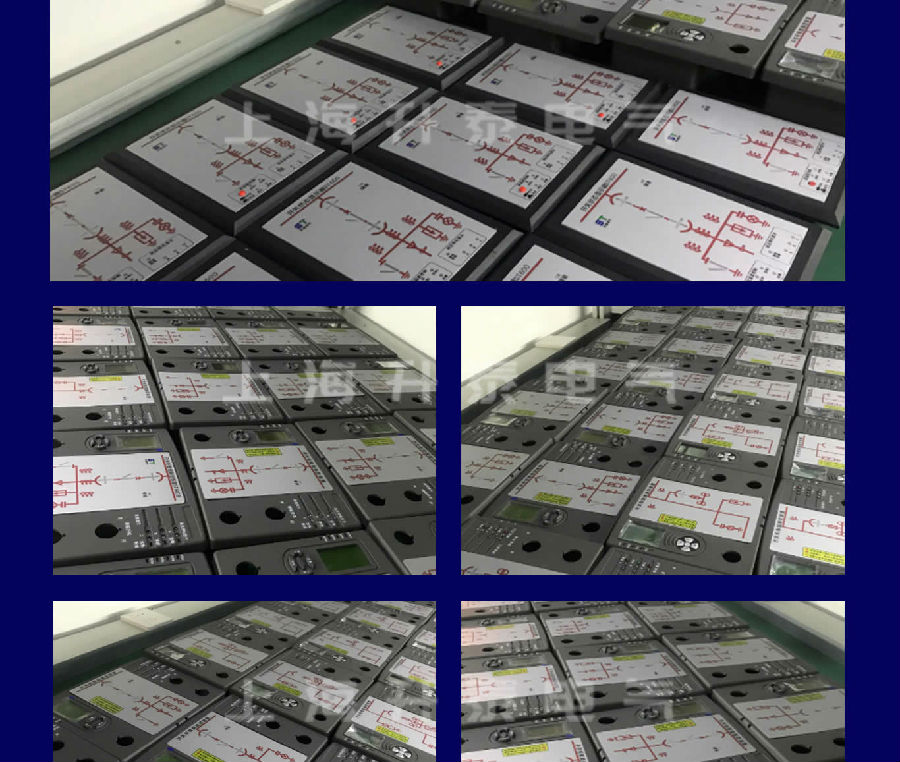

该系列开关柜智能操显装置是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1～40.5KV的各种户内开关柜。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有负荷侧高压带电指示（可扩展母线侧带电显示或验电核相功能）、带电闭锁控制器、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测 温、RS485通信接口、4～20MA变送口等多种功能，简化了开关柜面板设计， 美化了部局，完善了开关状态指示功能和安全性能的新型电气装置。目前该 系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。

二、技术特点

1、主要器件均为工业级器件；

2、系统采用MICROCHIP的高档PIC单片机；

3、高压电气接点处的温度通过2.4G无线的方式传递，具有隔离切底、安全可靠、抗干扰能力强等特点。

4、开关量输入和通讯接口均采用光偶+电源隔离，输出采用12V继电器隔离；

5、软件上采用了冗余、容错、数字滤波等技术，从而保证了产品的高可靠性，能在强干扰和恶劣环境下长期稳定工作。

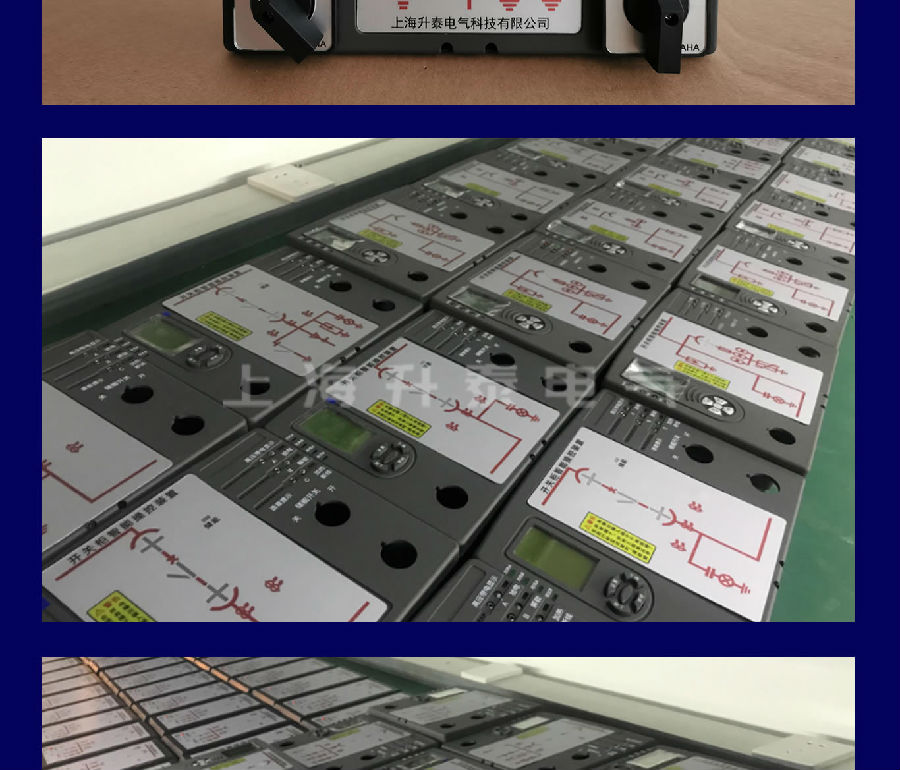

三、结构特点

该系列开关柜智能操显装置机壳特别采用抗干扰能力强、具有防静电、阻燃功能的特殊材料制成，且装置内各芯片间均采用标准I2C总线结构。由于采用了高性能的工业微处理器，配合现代传感技术及测量技术，系统的种在线测量参数的测试精度及数据传输速度和整机抗干扰能力比普通开关状态显示仪有了明显提高。装置结构简单、极大地方便了用户的安装、配线和调试。

四、技术参数

4.1 使用环境

环境温度：-10℃ ~+55℃（正常工作），

环境湿度：≤95%

大气压力：80~110KPa

海拔高度：≤2500米

4.2 工作电源

电    源：AC/ DC 220V、DC110V；40~70Hz

功    耗：≤10W

电源跌落：200ms

隔离耐压：3KV

4.3 绝缘性能

抗电强度：外壳与端子之间大于AC2000V

绝缘性能：外壳与端子之间大于100ΜΩ

抗 干 扰：符合GB/T17626.8-1998标准

抗 震 性：10~55~10Hz 2g  1min

4.4 环境温度、湿度测量

温度测量范围：0℃～+70℃

湿度测量范围：0~99.9%RH。

控制精度：温度±1℃   湿度±3%RH

触点功率：AC220V/5A(每路)

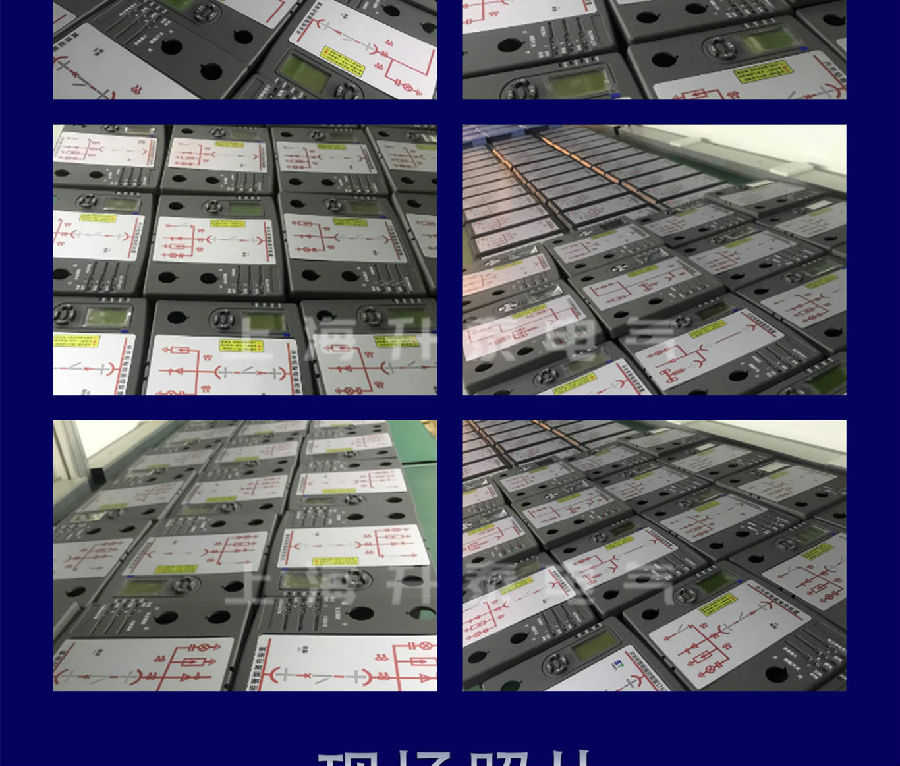

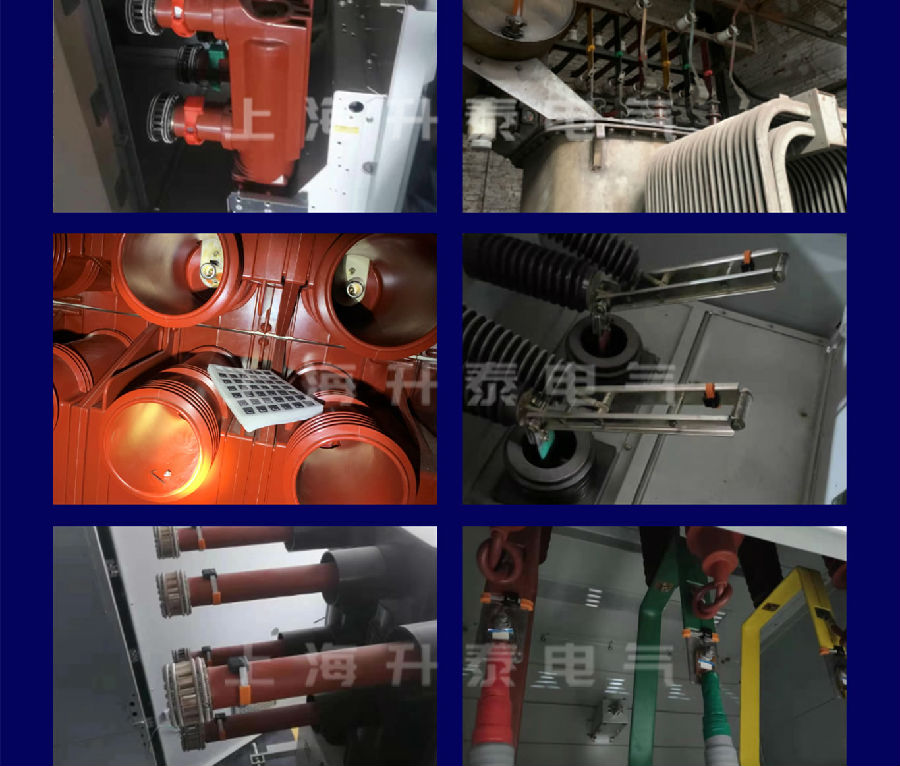

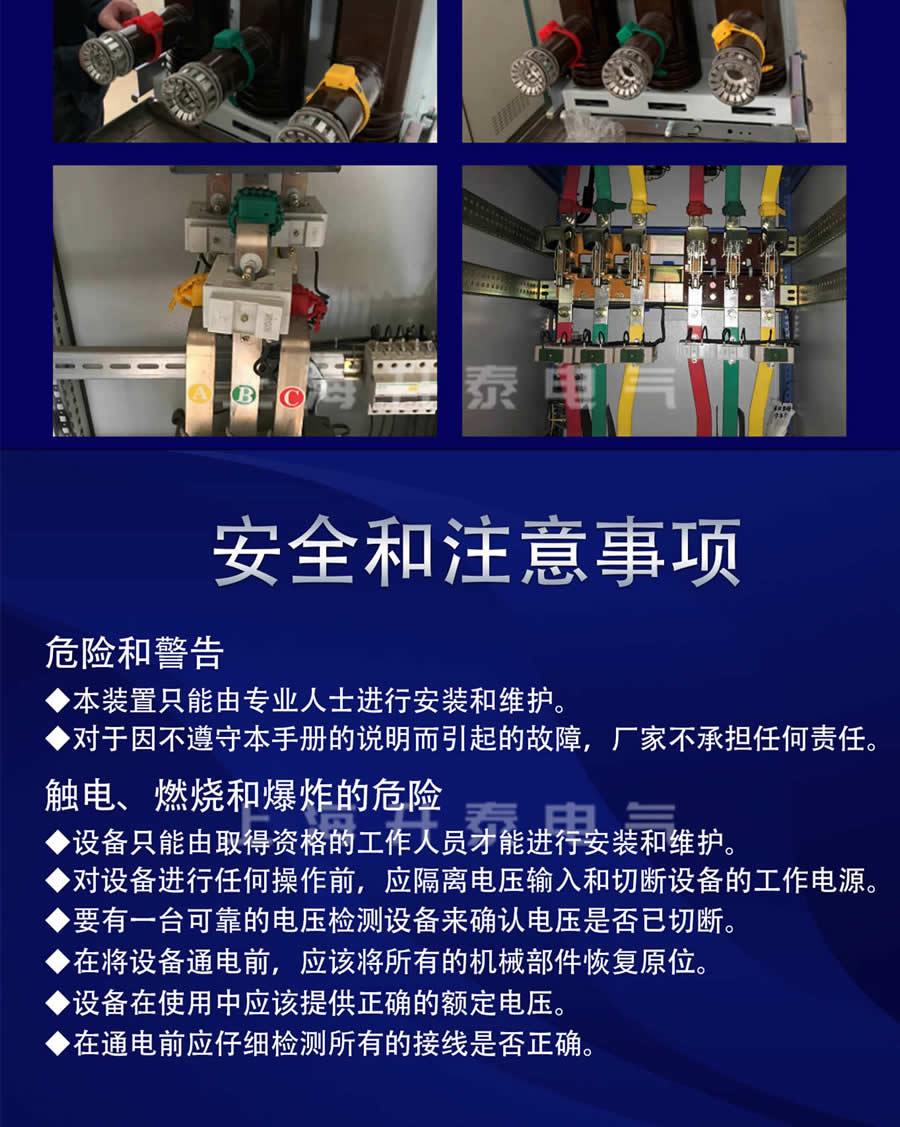

4.5 电气接点在线测温

温度测量范围：0℃∽125℃

测温精度:±1℃

测温方式：Zigbee无线方式

4.6 电力参数测量功能

分相电流精度：±0.2

分相电压精度：±0.5

有功电能精度：±0.5

无功电能精度：±1.0

有功功率精度：±0.5

无功功率精度：±1.0

电能脉冲输出：脉冲输出接口

计量电压： 三相三线3×100V，3×380V；三相四线3×57.7V,3×220V

基本电流（Ib）：5A,特殊要求定货时需说明

4.7 通讯方式

通讯接口：RS485；

通讯协议：Modbus；

通讯波特率：1200、2400、4800、9600
